一次点击,完成六步
01建 FEM / SIM自动关联产品几何
02赋材料材料库或自建材料
03划网格CTETRA(10) 二阶四面体
04加约束与载荷选面即可,自动映射
05求解NX Nastran
06出报告PPT,含云图与建议
开始前由一个设置页集中填写分析类型、材料、网格尺寸与边界条件;确认后全程无人值守。
五种分析类型
| 分析类型 | 求解序列 | 回答什么问题 |
|---|---|---|
| 线性静力 | SOL 101 | 零件够不够强、变形有多大 |
| 模态 | SOL 103 | 固有频率在哪,会不会共振 |
| 屈曲 | SOL 105 | 受压什么时候失稳 |
| 稳态热 | SOL 153 | 稳定后的温度分布 |
| 瞬态热 | SOL 159 | 温度随时间怎么变 |
完整的边界条件库
11
种载荷力 · 压力 · 重力 · 加速度 · 轴承载荷 · 扭矩 · 力矩 · 流体静压力 · 离心压力 · 旋转 · 温度
8
种约束固定 · 简支 · 滑动 · 圆柱 · 对称 · 用户自定义自由度 等
3
种热边界固定温度 · 对流换热 · 表面热流

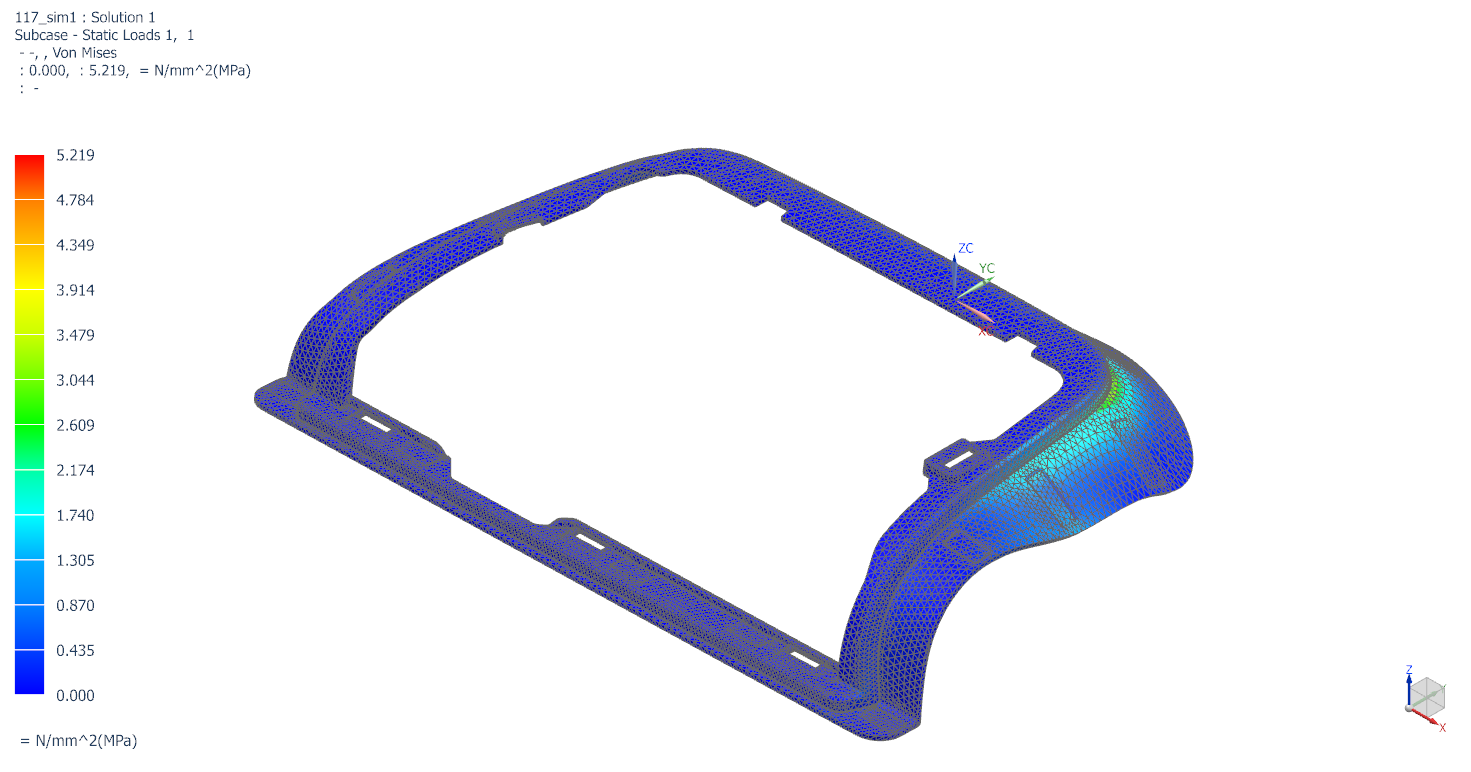

报告自动生成,云图会动
求解结束直接产出一份可以拿去汇报的 PPT:封面、模型与材料、网格、边界条件、结果数据表、结果云图、评价与建议、结论。不依赖 Office:报告由插件直接写出,电脑上无需安装 PowerPoint 或 Word。
不只给数字,还给判定和建议
多数工具算完就结束,剩下的解读靠经验。本插件对每一项结果自动给出 判定 / 原因分析 / 改进建议,并按严重度着色,翻页就能定位到有问题的项。
- 强度安全系数 = 屈服强度 ÷ 最大应力,金属要求 ≥ 1.5、塑料要求 ≥ 2
- 刚度最大位移 ÷ 模型尺寸 超过 2% 提示需考虑大变形非线性
- 模态各阶固有频率需与工作激励错开 ±20%;相邻两阶相差不足 10% 判为密集模态
- 屈曲屈曲载荷因子取最小正值,金属 ≥ 2、塑料 ≥ 3
- 网格单元尺寸减半后最大应力变化小于 5%,方可认为结果已收敛
8.6刚度 / 变形不满足
- 结果与判定
- 最大位移 6.33e+03 mm(节点 114852),模型最大尺寸 413 mm,位移/尺寸 = 15.3。结果异常:变形已接近或超过零件尺寸。
- 原因分析
- 位移大得不合理通常不是真实变形,而是模型错误:约束不足导致刚体运动;载荷单位或数值错误;材料弹性模量输错。
- 改进建议
- 依次检查:约束是否限制了全部 6 个刚体自由度、载荷大小与单位、材料 E 值(塑料 1000~3000 MPa,钢 2.1e5 MPa);修正后重新分析。
↑ 插件的真实输出。这一例中它自行算出位移/尺寸比并判定模型有误,而不是把一个错误结果当成正常结论交付。
正常
提示
注意
不满足
环境与部署
NX 版本目前仅支持 NX 10.0 与 NX 12.0
多版本共存一台电脑装有多个 NX 版本时,各版本独立安装、互不影响
报告输出PPT 演示稿,含数据表、云图与动画;无需安装 Office
